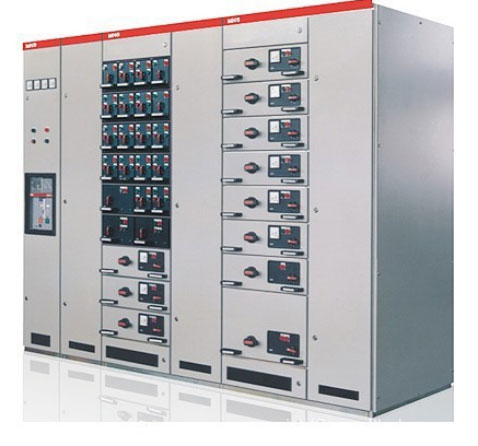

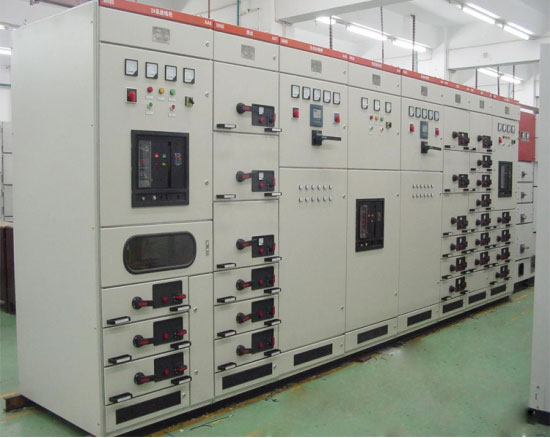

MNS型低壓抽屜式開關柜
MNS低壓抽出式開關柜為近期開發的新產品。其技術水平達到九十年代國際水平。本產品設計緊湊，結構通用性強，組裝靈活，采用標準模塊設計，是一種安全、經濟、合理、可靠的新型低壓抽出式開關柜。產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性好，電氣方案靈活、保護等級高等特點。本裝置符合IEC439，VDE660第5部分和GB7251-87《低壓成套開關設備》標準。ZBK36001-89《低壓抽出式成套開關設備》專業標準。
概述:
MNS低壓抽出式開關柜為近期開發的新產品。其技術水平達到九十年代國際水平。本產品設計緊湊，結構通用性強，組裝靈活，采用標準模塊設計，是一種安全、經濟、合理、可靠的新型低壓抽出式開關柜。產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性
好，電氣方案靈活、保護等級高等特點。本裝置符合IEC439，VDE660第5部分和GB7251-87《低壓成套開關設備》標準。ZBK36001-89《低壓抽出式成套開關設備》專業標準。
使用環境:
周圍空氣溫度不高于+40℃，不低于-50C，并且24h內其平均溫度不高于+35℃．
大氣條件，空氣清潔，相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許的有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。
海拔高度不超過2000m。
本裝置適應于以下溫度運輸和儲存過程：-25至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這個極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
產品特點：
本抽出式開關柜為近期開發新產品。其技術水平達到九十年代國際水平。
設計緊湊：以較小空間能容納較多的功能單元。
結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。
采用標準模塊設計：分別可組裝保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組件可以組成不同方案的框架結構和抽屜單元。
安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。
技術性能高：主要參數達到當代國際技術水平。
壓縮場地：三化程度高，可大大壓縮儲存和運輸預制件的場地。
裝配方便：不需要特殊復雜工具。
基本參數:
電氣性能額定絕緣電壓 660V
額定工作電壓 380V，660V
主母線工作電流 5500A(IP00) 4700A(IP30)
主母線短時(IS)耐受電流 100KA（有效值)
主母線短時峰值電流 250KA（值)
配電母線(垂直母線)工作電流 1000A
配電母線(垂直母線)短時峰值電流
標準型90KA（值)
加強型130KA（值)
防護參數
符合IEC529 DIN40050標準
IP30對大于φ2.5mm固體防護
IP40對大于φ1.0mm固體防護
IP54對塵埃和任意方向噴濺作防護
開關柜類型
動力配電中心柜(PC)
采用ME、F、E、M、AH系列等斷路器
電動機控制中心柜(MCC)
由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。
功率因數自動補償柜
分區設計：
動力配電中心(PC)
PC柜內劃分成四個隔室；
水平母線隔室：在柜的后部；
功能單元隔室：在柜前上部或柜前左邊；
電纜隔室：在柜前下部或柜前右邊；
控制回路隔室：左柜前上部。
分隔措施：
水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。
控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。
左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。
主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元、均安裝于塑料儀表板上。
